SSEN V1

이전 다음
SSEN PANEL V1은 탄성포스트 및 보강부재가 구비된 금속지붕패널로 거멀접기 및 무볼트 공법을 사용한
상부 패털부, 탄성포스트를(ALL-DIE CASTING) 배치하여 내진 및 하중에 대한 복원성을 극대화한 중앙의 단열/흡음 및 구조연결부,
그리고 적설 및 적재하중 지지와 내부마감재 역할 및 내진성능을 구비한 하부 패널부로 구성된다.
제품특징
  • 내진기능 및 재난안전시스템을 통한 사용자 안전성 확보
  • 적설 및 외부영향으로 발생되는 하중 분산 및 복원기능
  • 외부 볼트 노출이 없는 Standing Seem 방식으로 연결하는 공법
  • 길이 제한이 없는 무볼트 공법으로 완벽 방수 구현
  • 다양한 형태 구현으로 건축미를 극대화
  • 내진 성능
  • 복원 기능 극대화
  • 미려한 외관
  • 완벽한 방수
  • 공간 활용
  • 공사기간 단축
  • 흡음시스템
  • 불연재
  • 친환경

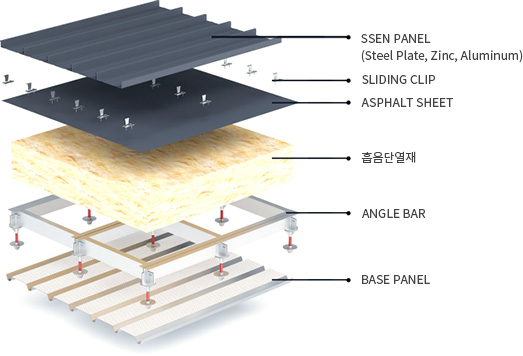

제품 구성도

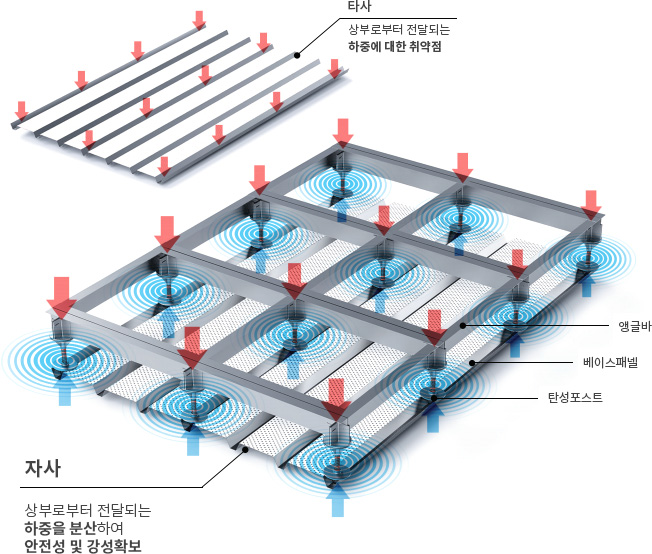

하중분산 성능비교

자사와 타사 하중분산

복원성능

  • 탄성포스트의 상/하 운동 시

  • 탄성포스트의 파원 운동 시

복원성능

본 실험대상에 최대한 불리한 조건을 모사하여 지붕패널면과 지면이 이루는 각을 30도 경사에 설치 후 ICC-ESAC156-2010에서 정의하고 있는 요구응답 스펙트럼을 사용하고 상/하/좌/우 진동대 실험을 통하여 1.50 SDS(g) 진동실험에 이상요소가 발견되지 않음.

TS 62271-210 IE:2013 Annex D 국제표준기즌으로 본 실험 SDS(g) 값을 진도 값으로 변환 했을 시 진도 10까지 견딜 수 있다고 판단됨

지재권 확보 및 인증

주요성능 성적서

주요성능 성적서의 시험항목, 성능값, 시험기관 정보제공
시험항목 성능값 시험기관
내진 1.50 SDS(g) / (진도 10정도) 부산대 지진방채연구센터 (SESTEC)
풍동 50m/s 이상 풍공학연구소 (CKP)
내풍압 50m/s 이상 한국건설생활환경시험연구원(KCL)
복원력 복원률 90% 한국건설생활환경시험연구원(KCL)
파괴하중 40KN 이상 한국건설생활환경시험연구원(KCL)
충격음 6dB 미만 한국건설생활환경시험연구원(KCL)
열전도율 0.34W (m.k) 이하 한국건설생활환경시험연구원(KCL)
침수/살수 누수없음 한국건설생활환경시험연구원(KCL)
탄성포스트 내구성 5만회 상하반복 변형 없음 한국건설생활환경시험연구원(KCL)

제품 상세 도면

  • SEEN V1 PANEL ASSEMBLY VIEW

  • 탄성포스트 분해도

  • 처마상세도

  • 박공 상세도

  • 용마루 상세도

  • V1 PANEL 단면도 A

  • V1 PANEL 단면도 B

시공 순서도

  1. 01 Base Panel 설치

  2. 02 Base Bracket 설치

  3. 03 탄성포스트 + Angle bar 결합

  4. 04 흡음단열재 설치

  5. 05 Asphalt Sheet 설치

  6. 06 Water packing 부착

  7. 07 Sliding Clip 설치

  8. 08 Seaming 마감
